English在線留言聯系美續網站地圖歡迎進入上海美續測控技術有限公司網站! 1、開關量信號:按鈕,行程開關,轉換開關,接近開關,撥碼開關等等。舉個簡單的例子更加容易說清楚:

按鈕或者接近開關的接線所示:PLC開關量接線,一頭接入PLC的輸入端(X0,X1,X2等),另一頭并在一起接入PLC公共端口(COM端)。
2、模擬量信號:一般為各種類型的傳感器,例如:壓力變送器,液位變送器,遠傳壓力表,熱電偶和熱電阻等等信號。

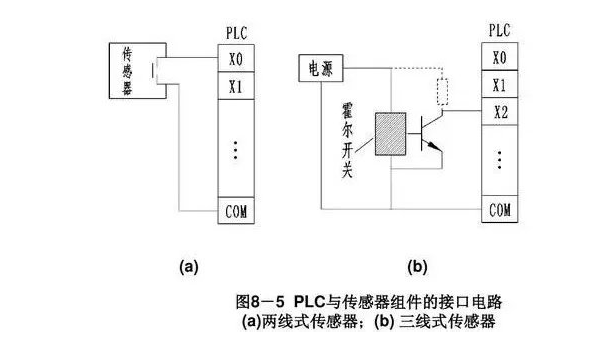

模擬量信號采集設備不同,設備線制(二線制或者三線制)不同,接線方法也會稍有不同。
如圖所示:

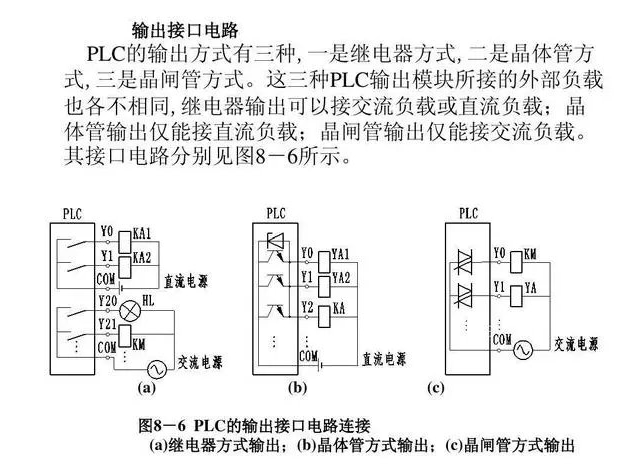

PLC輸出端口接線一般可以分為以下三種情況:1、繼電器輸出2、晶體管輸出3、晶閘管輸出
PLC輸出方式不同,輸出負載所接的電源類型也不同。如圖所示:這是PLC輸入端和輸出端的基本接線,屬于PLC基本知識。
