產品描述

    上海美續電磁流量計MX-LL-116-01系列電磁流量計（Electromagnetic Flowmeters，簡稱EMF）：根據法拉第電磁感應定律（法拉第電磁感應定律：當導體在磁場中作切割磁力線運動時，在導體兩端就會感應一個與磁場方向和導體運動方向相互垂直的感應電動勢）進行流量測試的流量計。電磁流量計的優點是壓損非常小，可測流量范圍大。最大流量與最小流量的比值一般為20：1以上，適用的工業管徑范圍寬，最大可達3m，輸出信號和被測流量呈線性，精確度較高，可測量電導率≥5μs/cm的酸、堿鹽溶液、水、污水、腐蝕性液體以及流量。

應用領域

?石油化工、鋼鐵冶金
?給水排水、水利灌溉
?水處理、污水處理站(環保污水控制、化工污水、電鍍污水)
?泥漿、礦漿、紙漿等流體
?蒸餾脫銷工程系統
?造紙(紙漿)、泥漿、醫藥、食品等工農業的生產公司過程流量測量和控制

產品特點

?不受流體密度，粘度，溫度，壓力和電導率變化的影響，線性測量原理能實現高精度測量
?測量管內無阻流及活動部件，壓力損失小，因此不會造成額外的能量損失
?高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂
?具有電導率測量功能，可以判斷流量計是否空管，具有自檢和診斷功能
?內部計算器可分別顯示正向累積流量，反向累積流量及瞬時流量
?插入式電磁流量計，安裝簡單，可以不斷流現場帶壓開孔，具有絕對的安裝優勢和價格優勢

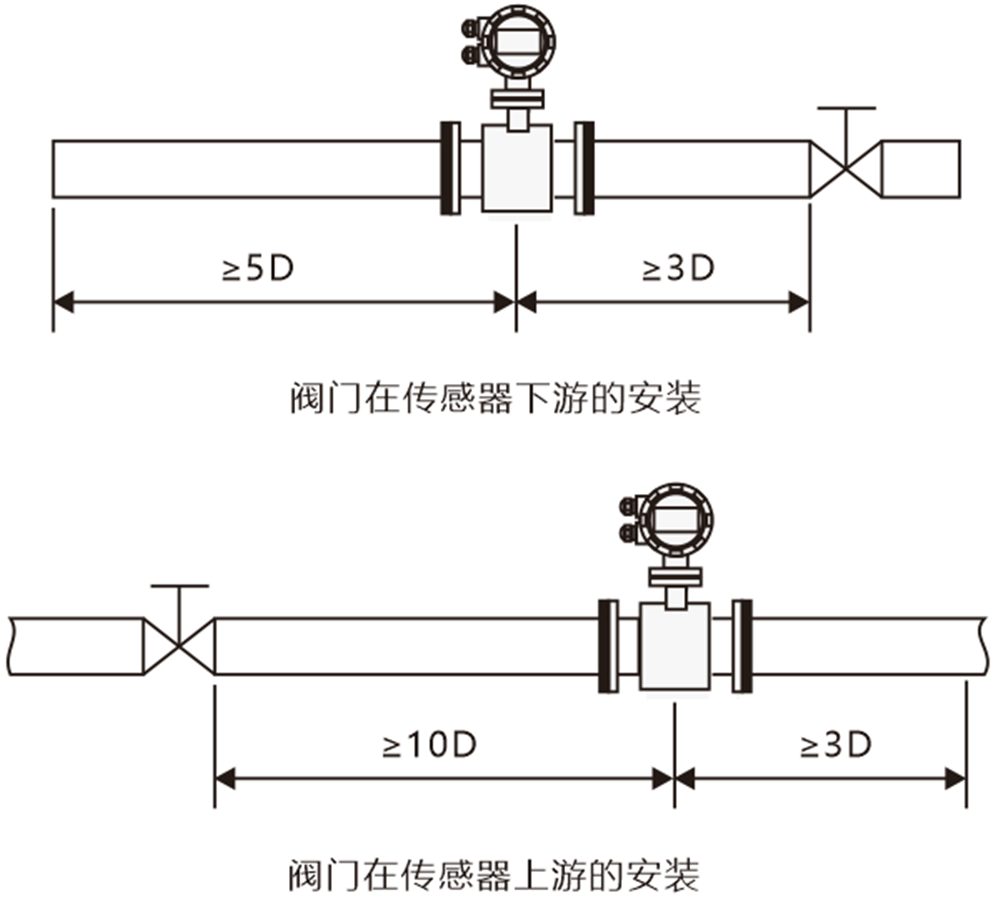

?安裝要求低，前段直管要求大于5D，后面直管長度大于3D即可（D為儀表的內直徑）

選型說明

電磁流量計口徑的選擇取決于被測流體管道的口徑，和所測介質的流速，可參考口徑選擇表，盡量使得被測介質的常用流量在表格中的黃色字體區域。



注：1.表中流量/流速數據為近似值，黃色區域為推薦的流量計測量流量/流速。
    2.流速流量換算公式：流速v=354×流量q/D²
      式中:q - m³/h，v - m/s，D(DN)- mm

電極材料

電極用來得到流量的電信號，直接與所測介質接觸，選擇電極材料時需要考慮電極材料與被測介質的適應性，即需考慮電極材料的耐腐蝕性、鈍化、磨損等

接地環

1.接地環用來將被測介質接地，提高電磁流量計測量的穩定性。但接地環需要與被測介質接觸，存在被腐蝕和磨損的可能性，在使用一段時間后，需要進行更換。
2.上海美續測控電磁流量計一般都采用接地電極代替接地環，已經能達到比較好的接地效果，增加了使用的方便性和可靠性。
3.一些小口徑的電磁流量計只有2個電極，用戶需要配置雙接地環。
接地環需要安裝在準確的管道位置，以免影響被測介質的流場
電磁流量的測量準確度相當程度取決于傳感器的接地效果


參數規格


材料詳情



美續測控MX-LL-116-01Y系列電磁流量計參考流量范圍：

9.電磁流量計選型表：

選型指南



特別提醒

如有不懂選型請咨詢銷售工程師，或者當地經銷商。
