產品描述

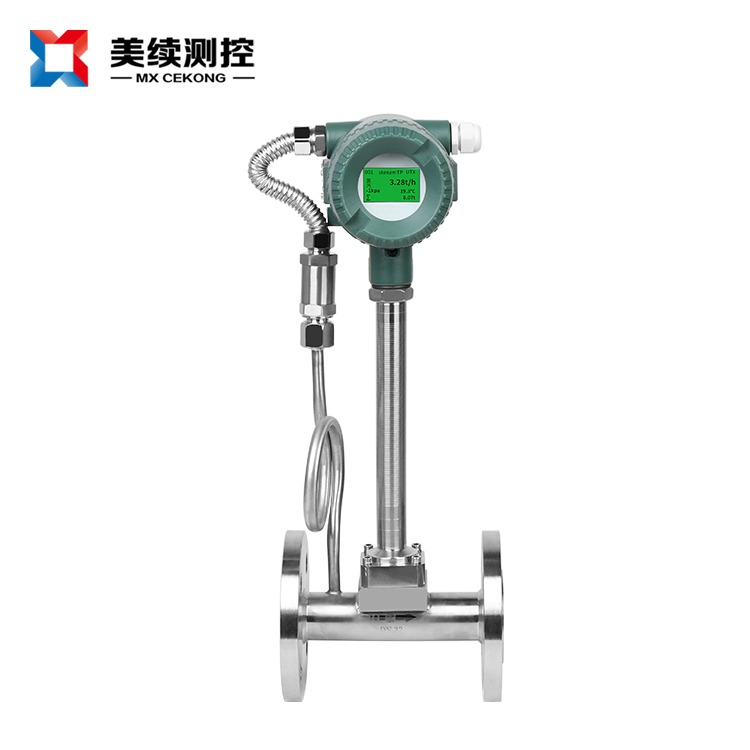

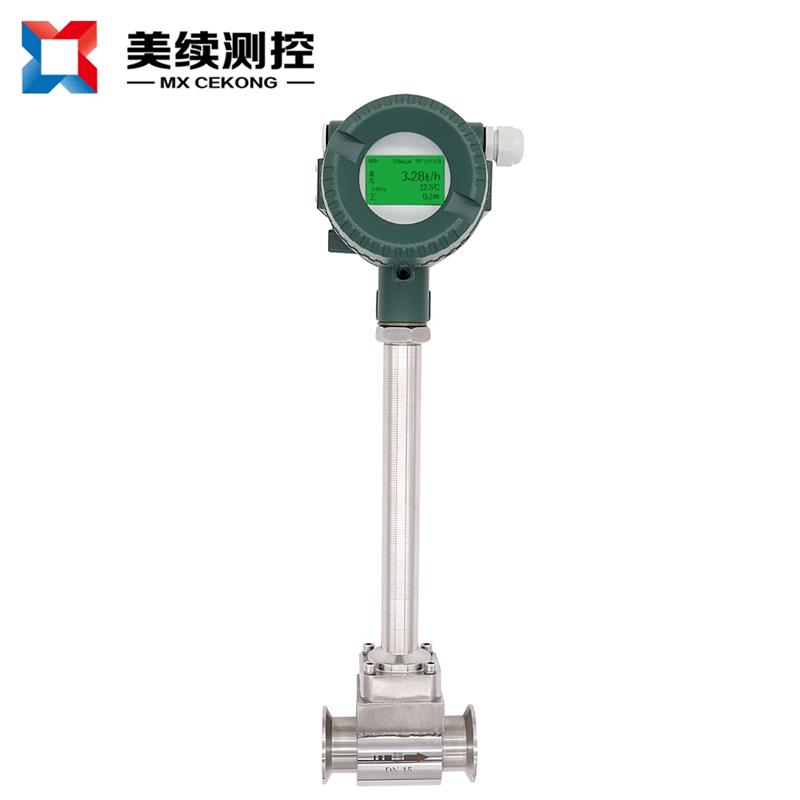

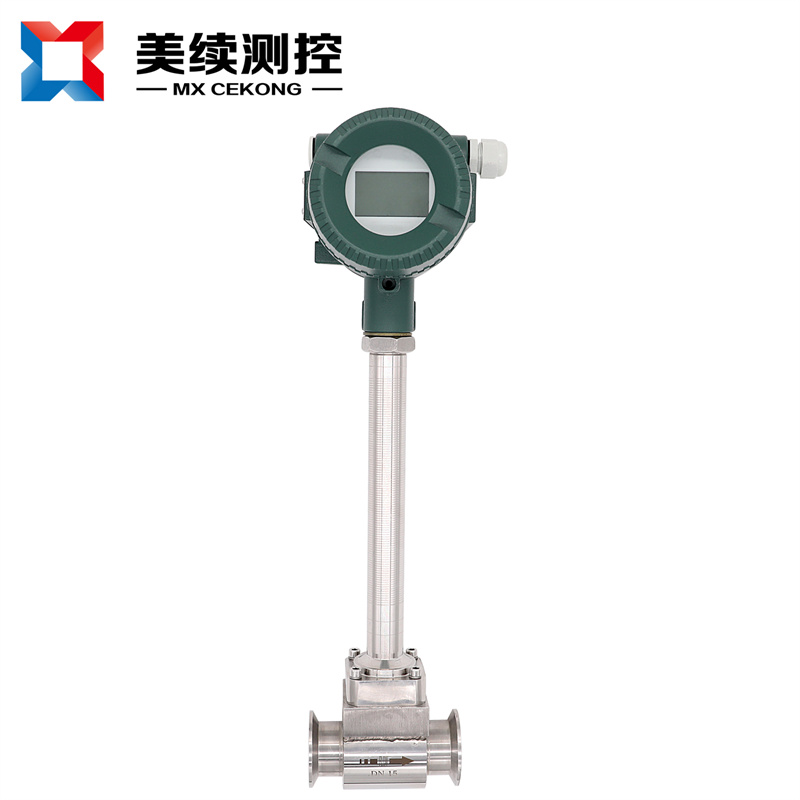

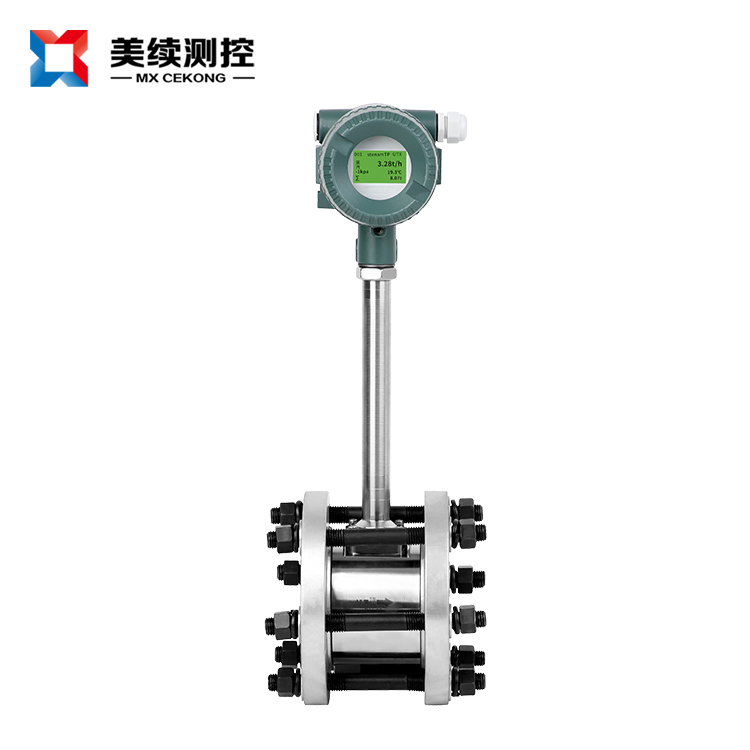

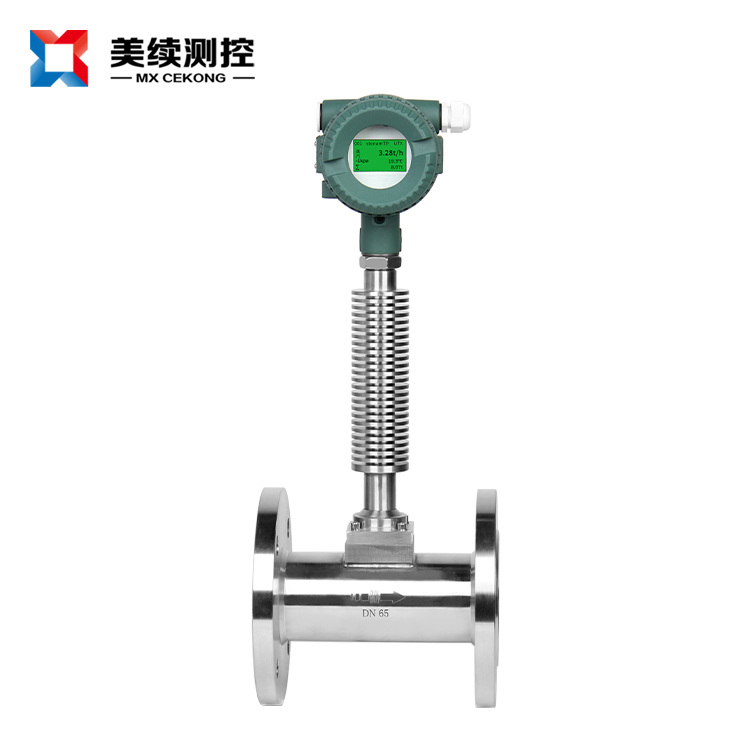

上海美續渦街流量計MX-LL-116-02（Voetex street flowmeter）：渦街流量計是根據卡門（Karman）渦街原理研究生產的，主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量儀器。
應用領域
渦街流量計屬于流體振動式流量計，主要用于測量飽和蒸汽、過熱蒸汽，各種氣體（如煤氣、天然氣、壓縮空氣、氧氣、氮氣、氬氣、氫氣、二氧化碳等），水及低粘度、低溫液體（如鹽水、液氮）。汽液通用，無需實液標定；可準確測量封閉管道中蒸汽、氣體和液體的流量。
?石油化工、鋼鐵冶金
?給水排水、水利灌溉
?水處理、污水處理站
?泥漿、礦漿、紙漿等流體
?蒸餾脫銷工程系統
?造紙(紙漿)、泥漿、醫藥、食品等工農業的生產公司過程流量測量和控制
?鍋爐廠、輸油管道等工業現場的使用
產品特點
?集成溫壓補償功能，可測量流體的標準體積流量或標準質量流量
?測量管內無阻流及活動部件，壓力損失小，因此不會造成額外的能量損失
?高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂
?結構簡單，無可動的機械部件，維護量小
?精度高，可靠性高，不需要現場調試
?全智能化、數字化電路設計，可自動補償被測流體密度或標況體積
?可遠距離傳輸流量信號，能與計算機聯網，實現集中管理
口徑說明
| 傳感器通徑 （mm) | 液體（校驗介質：常溫水） | 氣體（工況） | ||
| 標準型 | 擴展型 | |||
| 15 | 0.8～6 | 0.5～8 | 6～40 | 5～50 |
| 20 | 1～8 | 0.6～12 | 8～50 | 6～60 |
| 25 | 1.5～12 | 0.8～16 | 10～80 | 8～120 |
| 40 | 2.5～30 | 2～40 | 52～200 | 20～300 |
| 50 | 3～50 | 2.5～60 | 30～300 | 25～500 |
| 65 | 5～50 | 4～100 | 50～500 | 40～800 |
| 80 | 8～120 | 6～160 | 80～800 | 60～1200 |
| 100 | 12～200 | 8～250 | 120～1200 | 100～2000 |
| 125 | 20～300 | 12～400 | 160～1600 | 150～3000 |
| 150 | 30～400 | 18～600 | 250～2500 | 200～4000 |
| 200 | 50～800 | 30～1200 | 400～4000 | 350～8000 |
| 250 | 80～1200 | 40～1600 | 600～6000 | 500～12000 |
| 300 | 100～1600 | 60～2500 | 1000～10000 | 600～16000 |
| 400 | 200～3000 | 120～5000 | 1600～16000 | 1000～25000 |
| 500 | 300～5000 | 200～8000 | 2500～25000 | 1600～40000 |
| 600 | 500～8000 | 300～10000 | 4000～40000 | 2500～60000 |
提示：DN300以上推薦使用MX-LL-116-02C型插入式渦街流量計。

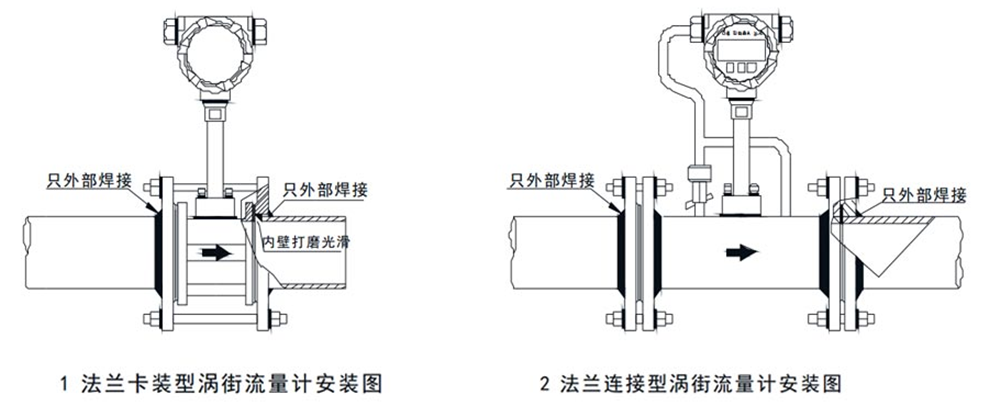

安裝圖
安裝環境
1.盡量避開強電力設備、高頻變頻設備、強電源開關設備；
2.盡量避開高溫熱源、輻射熱源影響；室外安裝應做好遮陽防雨措施；
3.盡量避開振動場所和強腐蝕環境等；同時要考慮安裝維修方便；
l 合理正確的安裝方式：
1.安裝位置盡量避免選擇振動較強的管道，否則必須采取減振措施，如加裝減震短節等；
2.流量計可水平、垂直、傾斜安裝。測量液體時，必須保證流體由低處向高處流動；
3.測量氣體時，流向不限；
4.測量蒸汽或者高溫氣體時，表體支柱盡量與豎直方向成45°安裝

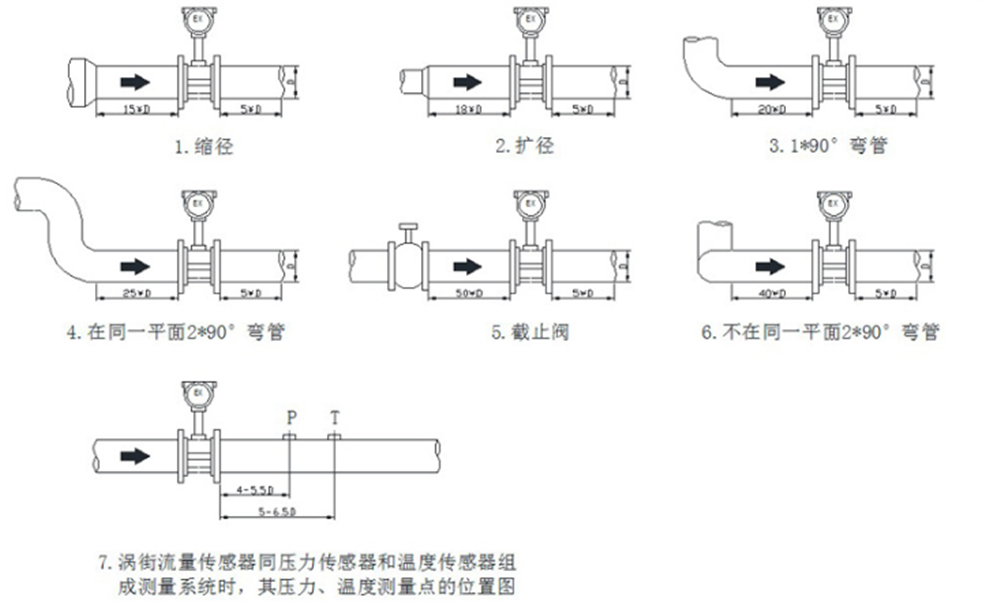

l 直管段要求
為了準確測量，流量計的上、下游必須留有足夠的直管段，上游不應有影響流體流速分布的部件
l 接地要求
流量計安裝時表體應可靠接地，若現場管道不具備接地條件，應單獨做一根可靠地線與儀表外殼接地端相連。
口徑說明
| 型號 | 通徑 | 流量范圍m3/h 固定溫度和密度（飽和蒸汽180℃ ρ=5.157Kg/m3） | ||
| 116-02-DN15 | DN15 | 3.0~12 | ||
| 116-02-DN20 | DN20 | 6~30 | ||
| 116-02-DN25 | DN25 | 9.0~55 | ||
| 116-02-DN32 | DN32 | 12~120 | ||
| 116-02-DN40 | DN40 | 20~200 | ||
| 116-02-DN50 | DN50 | 30~300 | ||
| 116-02-DN65 | DN65 | 50~500 | ||
| 116-02-DN80 | DN80 | 80~800 | ||
| 116-02-DN100 | DN100 | 120~1200 | ||
| 116-02-DN125 | DN125 | 200~2000 | ||
| 116-02-DN150 | DN150 | 300~3000 | ||
| 116-02-DN200 | DN200 | 500~5000 | ||
| 116-02-DN250 | DN250 | 800~8000 | ||
| 116-02-DN300 | DN300 | 1100~11000 | ||
參數規格
| 型號說明： | MX-LL-116-02（不帶溫壓補償）；MX-LL-116-02G（高溫款）；MX-LL-116-02WY（帶溫壓補償）；MX-LL-116-02DC（電池供電.3.6V內部供電）；MX-LL-116-02C型插入式渦街流量計 |
| 公稱直經： | DN15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、 |
| 流速范圍： | 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s |
| 相對濕度： | 5%-95% |
| 數顯形式： | LCD數顯 |
| 精度說明： | 液體精度：±1%（代號A2），氣體或者蒸汽精度：±1%（代號A2），±1.5%（代號A3） （氣體默認精度A3） |
| 介質溫度： | （-40～250）℃（代號W1）;（-40～350）℃(W2);（-40～420）℃(W3) |
| 環境溫度： | -20°～+60℃ |
| 量程比值： | 1:10(默認)；1:15；1:20 |
| 大氣壓力 | 86KPA～106KPA |
| 壓力等級： | P1等級40公斤=4MPA；P2等級16公斤=1.6MPA；P3等級25公斤=2.5MPA |
| 壓力損失： | 阻力系數cd≤2.4 |
| 供電方式： | 24VDC±5%（E1）；鋰電池3.6VDC（E2） |
| 信號輸出： | S1=4-20MA二線制（標配）；S2=電壓頻率脈沖信號，高電平大于6V，一般8～10V ，低電平0.7～1.3V；S3=RS485通訊接口；S4=HART通訊接口。 默認4-20MA（可選） |
| 過程連接： | K1=法蘭卡裝連接型；K2=法蘭連接型 |
| 本體材質： | 法蘭連接型默認不銹鋼304；可以選擇316L材質 |
選型指南
| 型號 | 通徑 | 精度 | 工作溫度 | 公稱等級 | 供電電壓 | 信號輸出 | 過程連接 | 無 | 無 |
| MX-LL-116-02 | DN50 | 1.5% | -40～200 | 16公斤 | 24VDC | 4-20MA | 法蘭連接 | ||
| 訂貨舉例： | MX-LL-116-02-DN50-A3-W1-P2-E1-S1-K2 | ||||||||
特別提醒
如有不懂選型請咨詢銷售工程師，或者當地經銷商。
